兄弟(brother)430套结机,动刀,位置的调整？哪个师傅会？请教！

YEUN · 发表于 2013-9-14 20:07:19

这里有1张移动刀的位置调整说明图片，
希望能解决你的问题。

546715894 · 发表于 2013-9-14 20:12:24

YEUN 发表于 2013-9-14 20:07
这里有1张移动刀的位置调整说明图片，
希望能解决你的问题。

感谢分享.

hcq430 · 发表于 2013-9-14 20:47:19

本帖最后由 hcq430 于 2013-9-14 20:52 编辑

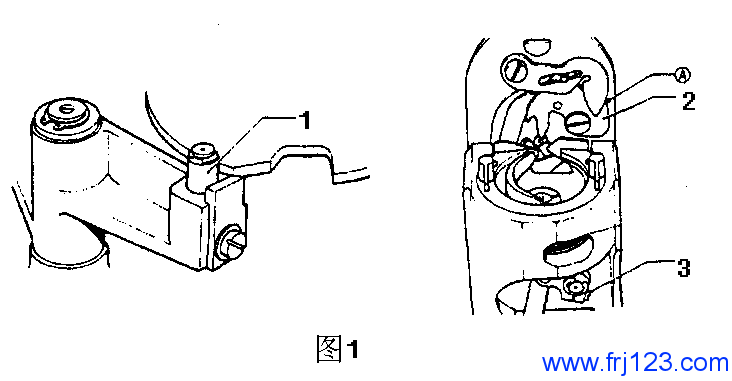

剪线滚珠1处于剪线凸轮外周状态下（即套结机中途关掉电源停下），松开移动调刀节螺丝3，调节移动刀，使移动刀上的刻线A与针板上的红点对齐如图1所示。

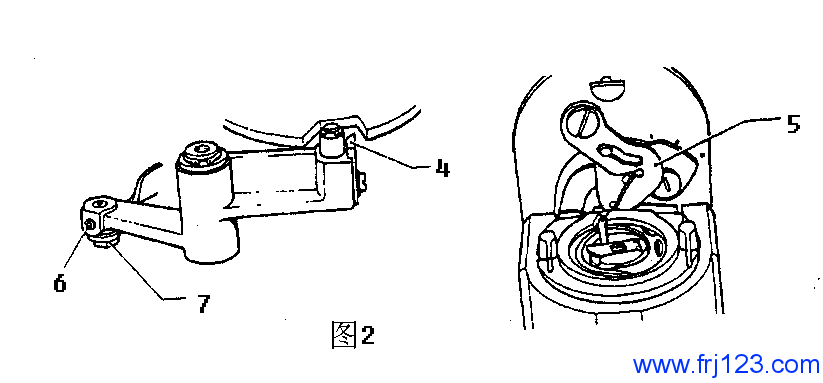

停车状态下（即压脚下降状态），底线拨线刀5的刀尖刚好到针板针孔边缘，不能超过针孔，否则会造成撞针，松开螺丝6转动偏心7，使拨线刀5刀尖刚好到针板针孔边缘，拧紧螺丝（调此处前要确定防撞胶粒的完整），如图2所示

hcq430 · 发表于 2013-9-14 21:19:54

活动刀剪线时序的调整

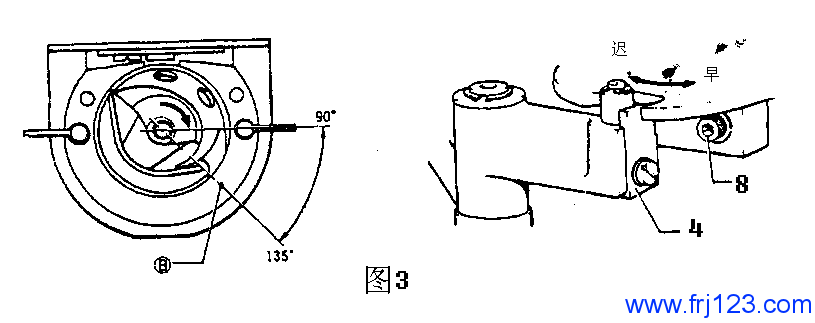

松开螺丝8，转动剪线凸轮，使最后一针旋梭尖在90°---135°范围内，滑块4从剪线凸轮外圈跌落缺口，如图3所示

幽灵 · 发表于 2013-10-17 00:02:51

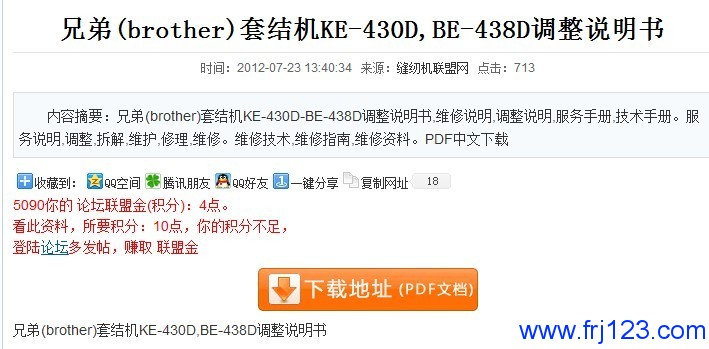

C:\Users\Administrator\Desktop\QQ图片20131016234949.jpg这里面我有看见那个图，但是2楼那个“螺拴2””螺母3“看不出来是那个螺栓、螺母的。谁有那个说明书的PDF文档发给我好吗？谢谢了！我的QQ邮箱是7526722@QQ.COM谢谢啦！

xiaojia · 发表于 2014-12-26 23:55:14

学习了，感谢分享！

小菜水云间 · 发表于 2014-12-27 18:12:45

学习了，顺便拿分

梁启红 · 发表于 2015-8-31 10:32:15

感谢师傅分享学习资料。辛苦了。

LIUXIANG · 发表于 2015-10-2 21:58:11

感谢师傅分享

迎风的帆 · 发表于 2015-10-3 19:28:45

图文不配啊，大师
