圆头锁眼机操作基本机构

zhangshuoshi

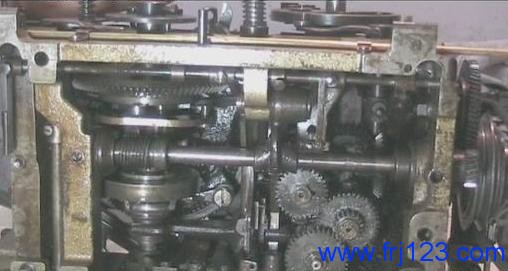

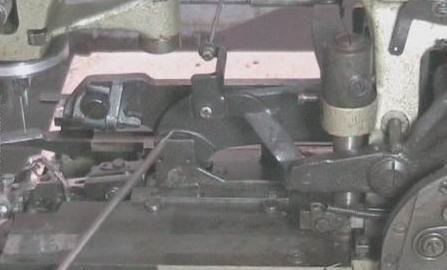

圆头锁眼机系统一般由九大机构组成: 送料机构、钩针机构、针杆机构、绷料机构、钩梭机构、上刀机构、滑台机构、分线机构。每套机构有其自身的特点和功能, 具有相对独立性, 但它们在工作中又是紧密配合, 相互协调的。圆头锁眼机的操作顺序如下 :
先开后锁的圆头锁眼机启动后, 先落下切刀, 在缝料上切开钮扣孔眼。再快速沿Y 方向送料, 将待锁眼部位送至针下。接着, 钩线和刺料机构动作, 慢送锁料。到达圆头部位时转向, 继而慢送锁缝另一边, 直至终缝处。最后, 又沿Y 方向快速送料至原始位置, 并自动停机。圆头锁眼机钮孔缝锁的操作顺序：启动电机，按下启动手柄，压脚下压缝料，切开钮孔，拖板快速送料，将缝料送入缝锁位置，缝锁进给开始，缝锁结束，拖板快速后至起始位置，压脚抬起，机器空转等待下，钮孔缝锁。圆头锁眼机一般采用摆动针杆，双弯针，双叉针钩线，双线包缝复合链式线迹。圆头锁眼机弹性压脚结构自动适应不同织物厚度的夹紧。操作者能非常简单地通过调换两个凸轮来实现缝制各种形状、大小的钮孔。上片凸轮决定圆头形状，下片凸轮决定尾部型式和钮孔长度。面线自动切割装置，方便了操作，并留下适当的始缝所需的面线长度，确保钮孔缝制。机器能很快地进行先切后缝和先缝后切的转。

546715894

感谢分享.

伯爵

             。

zhangshuoshi

伯爵 发表于 2013-8-17 11:14
。

谁是250啊？

伯爵

zhangshuoshi 发表于 2013-8-17 11:26
谁是250啊？

那是钱大哥  新版的 刚出的

zhangshuoshi

伯爵 发表于 2013-8-17 11:30
那是钱大哥  新版的 刚出的

我知道的，没有对你不满意，不必解释。

csgmov

针杆是跟着圆头锁眼的形状摆动吗？

qw1232399

大师傅  又出新招 了

誰倁莪吢

感谢分享

韦明

兄弟这是什么形号的？胜家299U吗？
