各位师傅帮帮忙

小伟

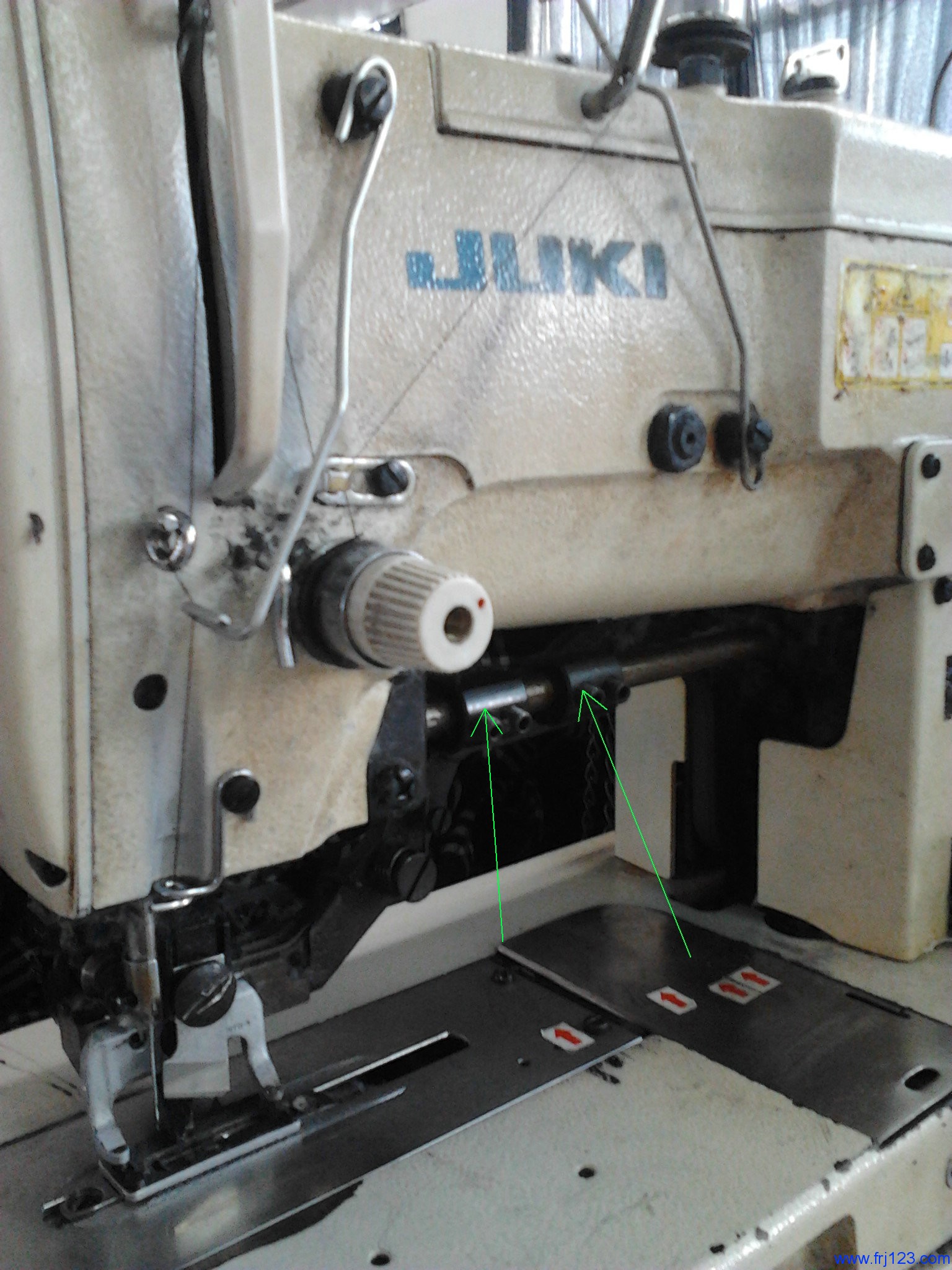

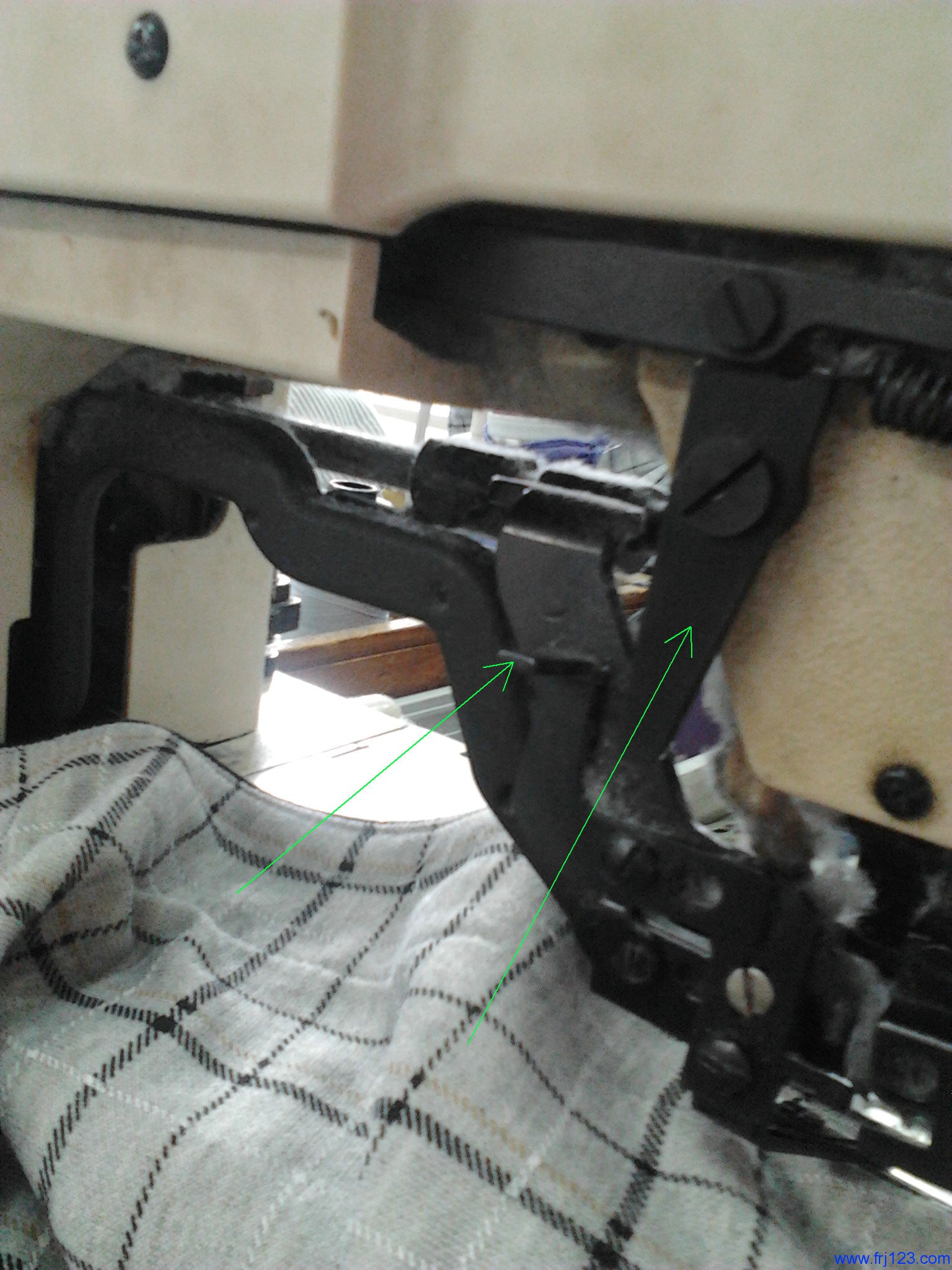

昨天看了张师傅关于781面剪得一些调法。心里有些疑惑特来一问。望知道的师傅帮帮我，我想知道照片中四个箭头所指的零件的名称，作用，以及调法。跟注意事项。先谢谢师傅们了

csgmov

图一是剪刀摆动架和安全曲柄，曲柄前有个安全凸块，图二是限制板，低速的时候要碰到，图三四怎么看不到？具体调节方法看看张师傅和别的帖子

小伟

csgmov 发表于 2013-7-28 09:00
图一是剪刀摆动架和安全曲柄，曲柄前有个安全凸块，图二是限制板，低速的时候要碰到，图三四怎么看不到？具 ...

首先谢谢师傅你，我想了解一下，安全曲柄的具体作用，跟调法。

浩天

伟哥又在出考题了

小伟

浩天 发表于 2013-7-28 11:33
伟哥又在出考题了

老兄说说嘛、看看跟我的想法是不是一样

hcq430

伟哥又来，可惜我直眼不是很懂，只修过几次，要不然肯定不吝啬

浩天

1控制剪刀慢速时如果回位不好会使针针扎在剪刀上的安全控制板，，，调多了会使机器踩高速困难
2是机器起停机构连杆动作输出端，，，
3剪刀架可以前后左右调整
4剪刀复位簧顶块可以前后左右调整
剪刀的正确安装后支持条件停车针杆高度要符合，，，刀复位安全有包正，，，这样剪刀寿命可以大大增加
我个人理解不对望各位师傅指点

qw1232399

1.2是限制板 和阻挡器 低速时1和2碰起  3 是剪刀调节曲柄 可前后左右调节   4叫上线切线动作曲柄  剪刀张开是这曲柄与动作凸轮咬合0.5MM

冒黑烟的拖拉机

谢谢分享

梁启红

勾线分享，学习来的。
